Плата Январь 5.1 до шесть цилиндров зажигания

Подключение дополнительных каналов к драйверу (TPS2814D)

Переделка ЭБУ январь 5.1 под 6 цилиндров дополнительный канал

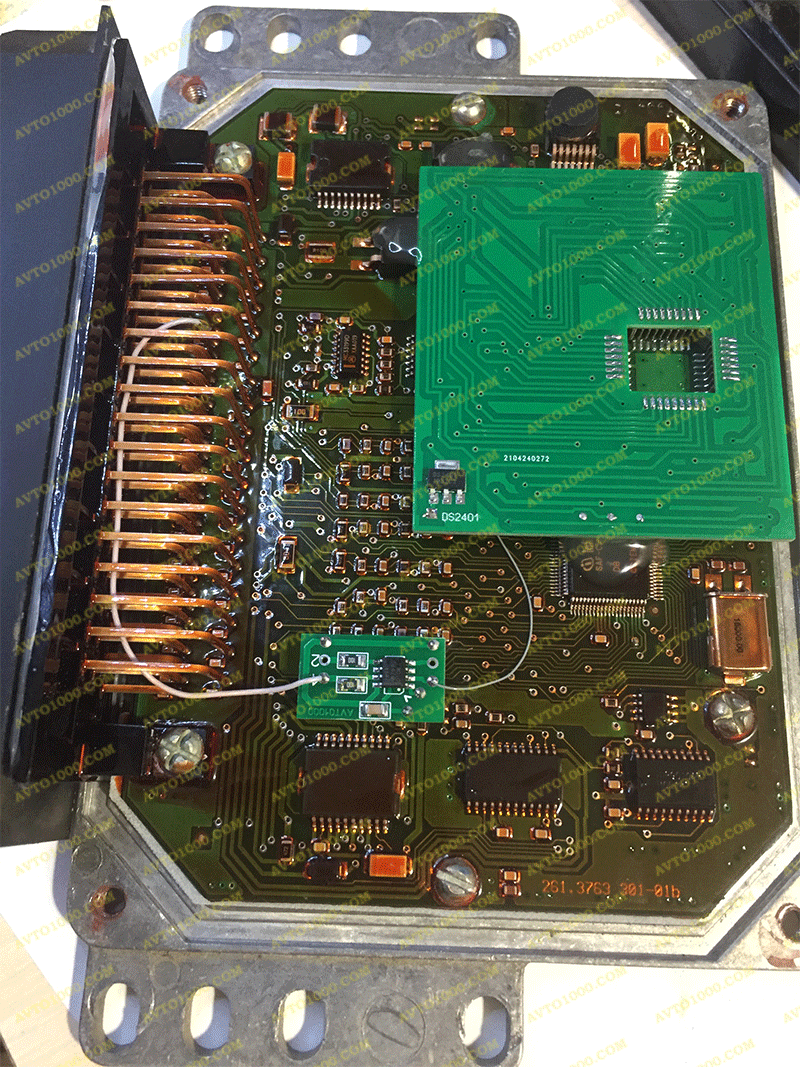

Инженерный блок Январь 5.1 с платой под 6 цилиндров

Плата дополнительных каналов зажигания Январь 5.1 под шесть цилиндров.

1,000 ₽

Плата расширения для доработки ЭБУ Январь 5.1 под 3 или 6 цилиндровые двигатели.
Плата имеет два дополнительных независимых канала зажигания.
Простая установка в течении 15 минут. Все компоненты и резисторы уже установлены на плате.
Нет необходимости ставить дополнительный драйвер (TPS2814D) бутербродом.
Размер: 15мм х 25мм

Категория: Инженерные платы Метка: Плата дополнительных каналов зажигания

Описание
Отзывы (1)

Руководство по доработке ЭБУ январь 5.1 под шесть цилиндров.

Очистите от лака точки переходных отверстий блока отмеченных на фото.

Припаяйте тонкие одножильные провода к точкам блока ЭБУ Январь 5.1.
Штырьки можно использовать от новых резисторов или жилы от витой пары.

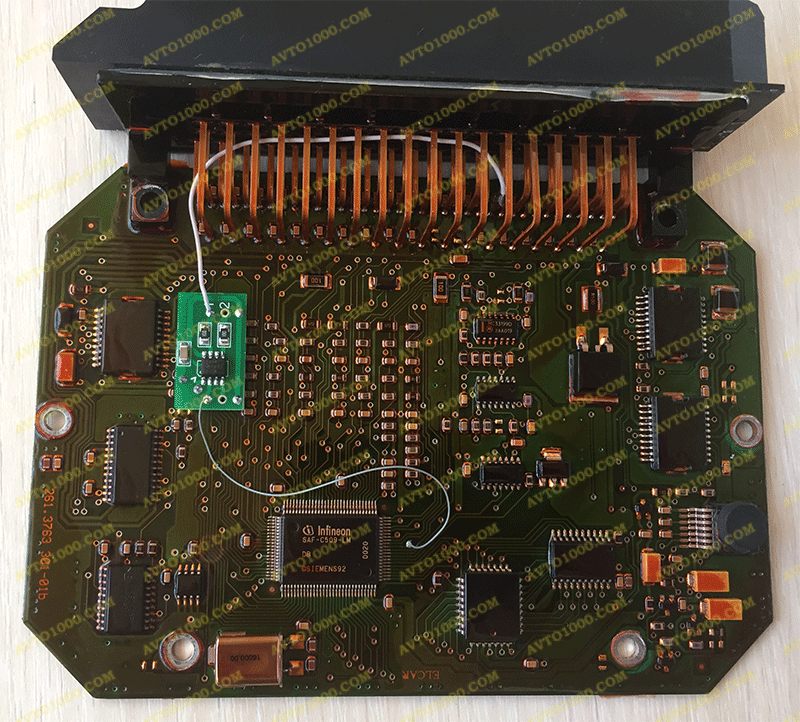

Плата имеет два дополнительных канала, подключать можно к любому (отмечено на первом фото).
Для 3-6 цилиндровых систем можно использовать любую пару
вход-выход.

Вход необходимо припаять к свободному выводу микроконтроллера SAF-C509-LM, в зависимости от используемого ПО.
Выход необходимо припаять к свободному 32 пину ЭБУ.

ВАЖНО!

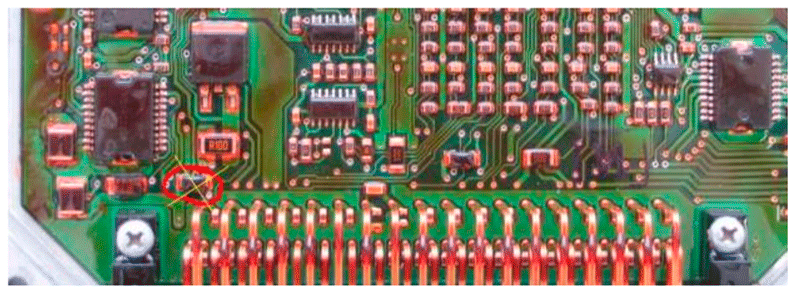

По результатам настройки и эксплуатации данной версии ЭБУ выявилась неприятная особенность
– обогащение 6-го цилиндра (форсунка на 17 выводе ЭБУ). Для устранения данного эффекта
необходимо удалить диод идущий от 17 вывода ЭБУ на +12в. Согласно приведенной картинке.
