Установка инженерной платы в ЭБУ Январь — 7.2
Внимание!
Перед установкой платы, блок эбу должен быть полностью исправный.
Он должен адекватно работать на автомобиле, выходить на диагностику,
прошивка корректно считывается и записывается.
При пайке платы ни в коем случаи нельзя пользоваться паяльной кислотой!
Применять нужно флюсы и паяльные припои не содержащие кислоты.
Первым делом нужно зачистить контактные площадки от зеленной маски печатной платы
под крепление инженерной платы.
Для этого можно воспользоваться скальпилем или канцелярским ножом.
После зачистки контактов, облудите контакты оловом с паяльным флюсом.
Соедините контакты тонким проводом как показано на фото.
Припаяйте угловые контакты инженерной платы как показано на фото.
Далее необходимо припаять два проводка с платы к процессору Saf-c 509 lm.
C квадратного контакта инженерной платы, нужно припаять к верхнему ряду процессора на пустой контакт (он один в этом ряду,
отмечен синей точкой на фото.)
Контакт имеющий круглую форму припаивается к контакту процессора отмеченный на фото красной точкой. ( этот контакт будет
четвертым с верху в этом ряду контактов.
Внимание!
Провода припаянные к процессору не должны замыкать находящиеся рядом ноги процессора.
Будьте очень внимательны при установке платы в ЭСУД.
Далее необходимо записать в блок инженерную прошивку с расширением BIR.
и полностью очистить eeprom.
Для этого можно воспользоваться программой combiloader 2.1.8

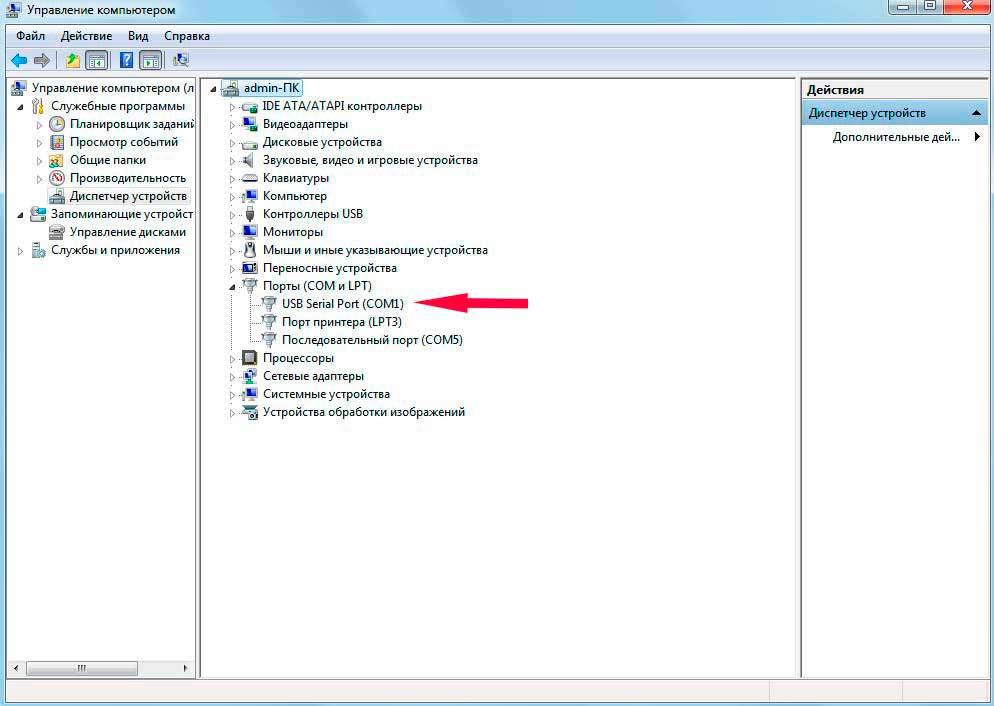

Первый запуск: Убедитесь что ваш K-line адаптер подключен к COM порту № 1 (см. на фото).
Если у Вас K-Line адаптер на другом порту, то нажимаем на него и изменяем на (COM1),
выставляем скорость (бит/с) 38400 для Января 7.2
Скачиваем Бесплатную программу OPEN OLT
Запускаем программу и нажимаем на кнопку соединиться,

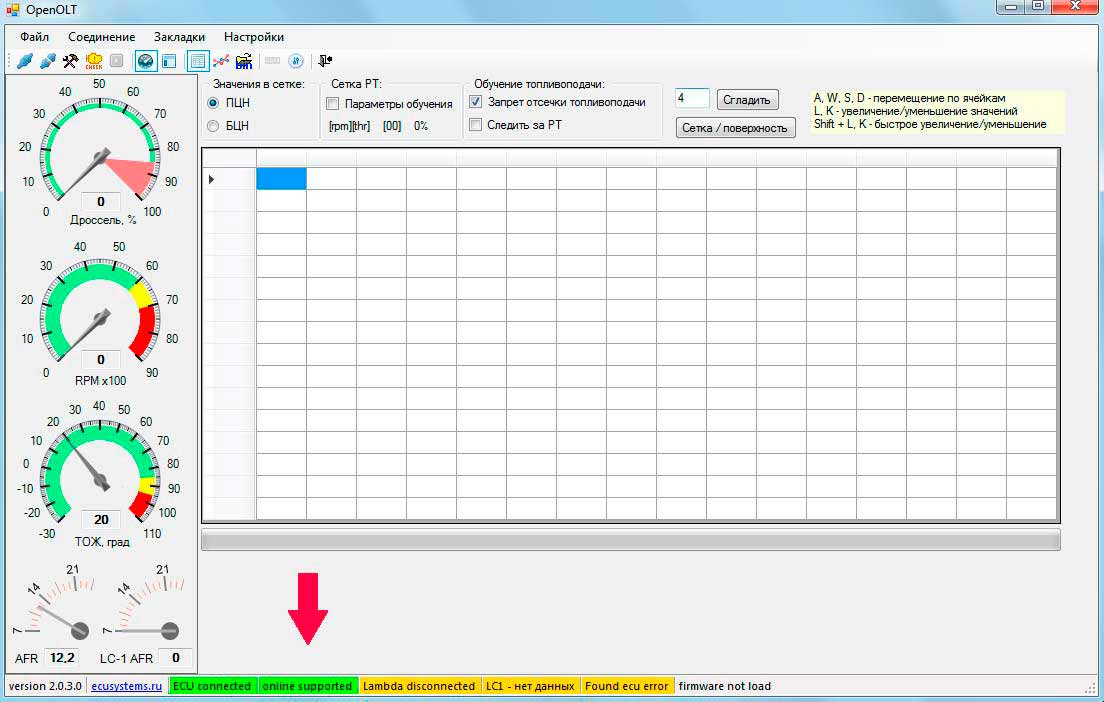

внизу программы должны загореться надписи зеленым цветом online supported.
Каждая плата имеет свой идентификационный номер (метку, ключ), микросхема
Dallas- ds 2401 содержит в себе уникальный код, об этом читайте в статье
как прочитать Даллас.
Данная плата будет работать с любым бесплатным софтом, так и с любым платным ПО.
Купить инженерную плату Январь 7.2 можно у нас в магазине.
Внимание!
При самостоятельной установке инженерной платы, необходимо иметь
навыки работы с паяльником. Мы не несем ответственность за Ваши
действия в случаи повреждения инженерной платы или блока.
Для качественной установки и проверки воспользуйтесь нашей услугой,
установка инженерной платы в Ваш блок. Вы получите качественный монтаж
инженерной платы, полностью проверенный и работоспособный инженерный Эбу.
Прежде чем писать в техподдержку убедитесь в следующих действиях!
1) K-line адаптер должен быть на FTDI чипе (считается лучшим). С дешевыми адаптерами на чипах CH, ELM и пр. чипах работать не будет !!!
2) Заливать прошивку только загрузчиком combiloader 2.1.8,
у него свой специальный протокол. Не какими чиплодырями и пр. заливать нельзя, в онлайн не выйдет!!!
3) Прошивка должна быть инженерная (предназначенная для инженерного блока). Не с какими серийными прошивками
паулюс, ледокол, и пр. блок в онлайн не выйдет!!!
4) После установки инженерной платы, блок 100% должен подключится и выйти в онлайн на столе, достаточно отключить провод разрешения программирования ( он нужен только для записи). Нет не какой необходимости бежать с ним в машину. Если не работает на столе, то на машине тем более работать не будет!!!
5) Ели блок выходит в онлайн на столе, а на машине нет.
Тогда необходимо проверить провод К-Линии, его нужно
отключить от блока АПС (многие не знают что такое АПС) и вывести напрямик на диагностический разъем.
6) Даллас в блоке нужен только для привязки коммерческого софта, он не как не связан с инженерной платой. К примеру если в обычный (не инженерный эбу) на определенный вывод процессора подключить сигнальную ногу Далласа а другую на массу и залить в блок инженерную прошивку, то Даллас также будет считываться программами для чтения Далласа.
Алгоритм чтения ключа из Далласа заложен в самой инженерной прошивке, его опрашивает прошивка а не инженерная плата.
